1998年 3月20日
細胞内カルシウムイオン濃度を超高速で画像解析

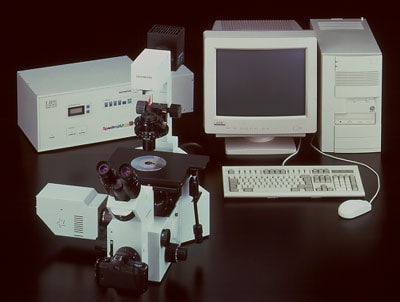

超高速蛍光イメージングシステム
「MERLIN」
「MERLIN」
「MERLIN」
細胞内のカルシウムイオン濃度の変化により、細胞毎の機能やはたらきを研究する生理学や薬理学の分野では、高速・高解像な蛍光イメージングシステムが必要とされております。
この度発売する「MERLIN」は、生きているマウスやラットの細胞に注入した蛍光指示薬がカルシウムイオンに結合し、そのイオンの動きを蛍光イメージで観察することができます。高速モノクロメータにより、300~700nmの範囲から任意の二波長を高速切替えし細胞に励起することで、デジタル高速冷却CCDカメラが蛍光イメージとして捉えた像を、経時的かつ高速にモニタリングし、カルシウムイオン濃度の変化による細胞反応を解析します。
また、デジタル高速冷却CCDカメラは、画像ノイズを大幅に削減できると共に、1,024×1,024の高画素なタイプから550枚/秒以上の超高速画像が得られるタイプのものまで、5種類をラインナップしており研究目的に見合った選択が可能です。 さらに、データ解析装置はOSとして使い勝手の良いWindows95を採用し、測定プロトコル設定、励起光の波長設定、イベントマーカー設定、プロット解析及びその3D表示等、様々な解析が容易に行えます。
主な特長
  1. 使い易いソフトウェア
    生理学研究室で生まれた、研究者のための使い易いソフトウェアを開発。

  2. 高速画像
    12bit/14bit時、約60枚/秒の高速画像取得が可能。(高速冷却CCDカメラFE250、8×8ビニング時)

  3. 高解像の画像
    1,024×1,024画素の高解像度高速カメラ(FKI1000、FKI1000/14)を用意。

  4. ノイズの少ない冷却CCDカメラ
    ペルチェ2段の採用により、-40℃まで冷却が可能で、極めて少ない暗電流によりノイズが削減されます。
主な仕様
データ解析装置M1000 日本語Windows95
CPU:Pentium II 266Mhz以上
RAM:96MB
HDD:2GB
4倍速CD-ROMドライブ、1.44MB FDドライブ、3.5インチ230MB光磁気ディスクドライブ
PCI SCSIカード、PCIネットワークカード
CRT:17inch、SVGA(1,024×1,024)
高速励起波長切替装置
Spectra MASTER
高速モノクロメータ方式
光源:175Wキセノンランプ
出力波長:300nm~700nm
出力波長指定:1nm単位
半値幅選択:1~30nm
切替え速度:5msec以下(100nm切替え時)
出力光学系:リキッドライトガイド(1.5m)
カルシウム解析
ソフトウェア
CCDカメラ制御、高速波長切替装置制御、画像解析ソフトの一体化
1波長励起画像連続高速取得
最大8波長までの多波長切替えでの画像データ取得
画像データ(レシオ、濃度データ含む)の擬似カラーでの画像再生及びモザイク表示
画像データの3次元化
100ヶ所までの画像内の任意の位置のデータ(蛍光強度、レシオ、濃度)のプロット表示
プロットデータのスペシャル解析機能
           (オシレーション解析など)
ウィザードを用いたCaイオン濃度キャリブレーション機能(Grynkiewicz法、標準液法)
TTLによる外部からの制御可能、TTLにより外部装置の制御可能
解析データのテキストファイルでの保存、画像データのTIFFおよびビットマップファイルでの保存
外部記憶装置へのデータアーカイブ機能
高速冷却CCDカメラの仕様
カメラ名 FE250 FE250/14 FKI1000 FKI1000/14 NeuroCam
CCD素子 EEV37 EEV37 KAI-1001M KAI-1001M EEV39
CCDの種類 フレーム
トランスファー
フレーム
トランスファー
インターライン インターライン フレーム
トランスファー
画素サイズ 15×15(μm) 15×15(μm) 9.0×9.0(μm) 9.0×9.0(μm) 9.0×9.0(μm)
CCD素子サイズ 7.7×7.7mm 7.7×7.7mm 9.22×9.22mm 9.22×9.22mm 1.9×1.9mm
画素数 512×512 512×512 1024×1024 1024×1024 80×80
階調 12bit 14bit 12bit 14bit 12bit
読み出し速度 5.5Mhz 5.5Mhz 8Mhz 8Mhz 5.5Mhz
任意のビニング
冷却温度
(ベルチェ冷却)
-40℃ -40℃ -40℃ -40℃ -40℃
