2000年11月 7日
外径φ23mm、長さ40mを実現し、細径管の観察に最適
先端カメラヘッド部の交換が可能に
パイプ検査システム「OLYMPUS PT400」新発売

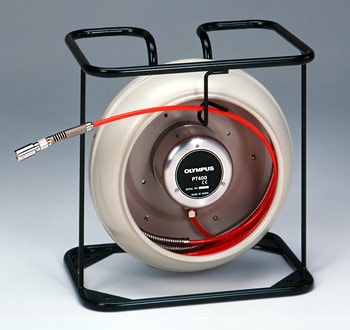

OLYMPUS PT400
パイプ検査システム「OLYMPUS PT400」
オリンパス光学工業株式会社(社長:岸本 正壽)は、外径φ23mm、長さ40mと細径化、長尺化を実現し、大型プラントのφ23mm~φ50mm各種細径管の配管検査に適したケーブルドラム式で先端カメラヘッド部(D23N)の交換が可能なパイプ検査システム「OLYMPUS PT400」を新発売いたします。さらに、大口径配管向けの交換用カメラヘッドも2001年春発売を予定しています。
「OLYMPUS PT400」は、化学・発電プラントの各種配管、ガス配管、下水管の様に、外部から直接観察のできない管内部を観察するシステムです。小型・軽量なケーブルドラムを現場に設置し、電源スイッチを入れるだけの操作で簡単に観察できます。挿入部は3mの水浸が可能で、先端カメラヘッド部とカメラケーブルジョイント部にステンレス・スプリングを巻き、優れた耐久性を実現しています。また、先端カメラヘッド部の交換が可能です。電源は屋外での使用を重視し、ACアダプターに加えて自動車のシガーライターやDC12Vバッテリーにも対応しています。
当社は、工業用のファイバースコープやビデオスコープ、硬性鏡等の内視鏡をさらに長尺化したパイプ検査システムに代表されるRVI(Remote Visual Inspection:遠隔視覚検査)をはじめ、デジタル化やネットワーク化、計測システムの事業展開を図っていきます。
主な特長
  1. 先端カメラヘッド部を交換可能に
    先端カメラヘッド部の交換が可能です。また、大口径配管向けのカメラヘッドも2001年春発売を予定するなど、拡充性が期待できます。
  2. 外径φ23mm、長さ40mと細径・長尺化、優れた挿入性を実現
    細径化により、大型プラントにおける各種細径管の観察範囲が大幅に拡大します。また、挿入部構造を見直し、管内への押し込み性能と曲管通過性能を向上させました。配管内径φ23mm~φ50mmの検査に適しています。
  3. 屋外での使用を重視したDC12V設計
    電源はACアダプターに加えて、自動車のシガーライターやDC12Vバッテリーが使用できる様にDC10.8~13.2Vの範囲で作動できる設計になっています。また、最大消費電力が約6Wと少なく、長時間のバッテリー使用が可能です。さらに、液晶モニタなどへのDC12V供給も可能です。
  4. 小型軽量のケーブルドラム
    コントロールユニットを一体化したケーブルドラムは小型化とともに質量約14.5kgと軽量化が図られ、可搬性に優れています。
  5. 耐久性の向上
    挿入部は3mまでの水浸を可能にし、先端カメラヘッド部とカメラケーブルジョイント部にステンレス・スプリングを巻くことで耐久性を向上しています。

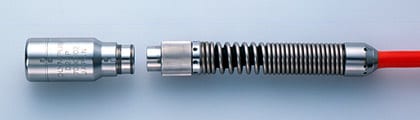

先端カメラヘッド部「D23N」
先端カメラヘッド部「D23N」
主な仕様
カメラ光学系
(D23N)
視野角 80°(画面対角上)
視野方向 直視
観察深度 20mm~∞(焦点調整方式)
照明方式 白色LED照明
先端部外径 φ23mm
挿入部 外径 先端部φ18mm/軟性部(カメラケーブル)φ9mm
有効長 40m
最小曲率半径 R120mm
外装 特殊樹脂チューブ被膜(オレンジ色)
使用温度範囲 0℃~40℃
使用気圧 1013hPa/空気中、1013hPa~1114hPa/水中
防水性 防浸形防水構造(水深3m)
ケーブルドラム
(コントロールユニット一体型)
ドラム部 寸法:φ430mm 材質:成形樹脂
色:アイボリー
フレーム部 W480mm x H480mm x D350mm
映像出力信号 NTSC方式2系統(PIN、BNC)
電源 DC12V(作動可能電圧DC10.8~13.2V)
最大消費電力 約6W(カメラ、LED)
出力電源 1系統(液晶モニタ用) DC12V/2A(MAX)
質量 約14.5kg(カメラケーブルを含む)
ACアダプタ 定格入力 AC100V~240V(50/60Hz)
定格出力 DC12V/2.5A
