2004年 4月14日

参考資料 「高速原子間力顕微鏡」の簡単な仕組み、模式図 カンチレバーの電子顕微鏡撮影写真

「高速原子間力顕微鏡」の簡単な仕組み

簡単な仕組みは以下の通りです。

（1） 液体内にあるサンプルを縦・横・上下に動く高速スキャナーの上に置く。 （2） 高速スキャナーがサンプルを縦・横に動かすことにより、カンチレバー先端のプローブ（探針）がサンプルを縦・横になぞる。 （3） サンプルを縦・横になぞりながら、カンチレバーは高速に振動していて、サンプルの凹凸によってその振幅が変化する。 （4） カンチレバーにはレーザ光を照射しており、カンチレバーの振幅の変化に応じて反射するレーザ光の位置が変化し、その変化を光検出器が検出する。 （5） その変化をなくすように高速スキャナーがサンプルを上下に動かす。 （6） その上下に動いた量をコンピュータで画像にする。

安藤敏夫教授の研究成果をもとに開発した装置により、従来は1つの画像を得るのに1～4分くらいかかっていたものが約1/1000である0.08秒になりました。

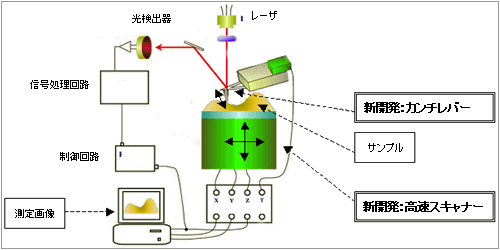

「高速原子間力顕微鏡」の模式図

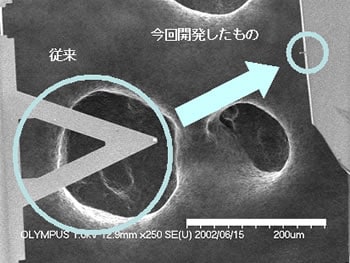

カンチレバーの電子顕微鏡撮影写真

新開発のカンチレバーは従来と比べて1/20の大きさです。
