2005年10月14日

オリンパス、高精細な顕微鏡用デジタルカメラ「DP20」を新発売 ～大画面のリアルタイム表示が可能～

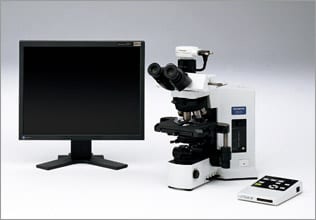

顕微鏡用デジタルカメラ「DP20」 当社システム生物顕微鏡「BX51」とのシステム構成例

オリンパス株式会社(社長：菊川 剛)は、顕微鏡用の高精細デジタルカメラ「DP20」を12月5日から日本で発売し、順次世界に展開致します。｢DP20｣は医療・生物から工業までの幅広い分野での用途に対応し、UXGA（1600x1200ピクセル）の高精細画像を、ストレス無く表示できる200万画素のデジタルカメラです。複数の人でサンプルを確認し、がんなどの病理検査をするような臨床分野や、電子部品や工業材料を検査する産業分野をターゲットに発売していきます。

発売の概要

製品名 発売日 顕微鏡用デジタルカメラ「DP20」 2005年12月5日

主な特長の概要
1．	高精細画像の表示スピードが速くタイムラグのない観察が可能
2．	高い色再現性により、サンプルのわずかな色の違いを表示可能
3．	操作が簡単なコンパクトなコントローラ
4．	計測機能で品質管理やレポート作成が容易

市場導入の背景

観察画像の撮影が簡単に行える顕微鏡用デジタルカメラは、さまざまな分野の顕微鏡で活用され普及が進んでいます。それに伴い、今までの｢画像の記録｣だけではなく、他にも色々な使われ方に応用されてきました。例えば医療分野においては、標本を大画面モニターに映し出し、複数の人で観察をする｢カンファレンス｣が挙げられます。また、産業分野の製造工程におけるライン検査用途にも多く使われるようになりました。いずれの分野でも、観察画像の高精細化、高速でのリアルタイム表示、より高い色再現などの要求が高まってきています。これを受けて、今までのテレビ画面の6倍の情報量を持つUXGA(1600x1200ピクセル)で、1秒間に15フレームの高速表示、そしてわずかな色の違いを識別できる高い色再現性を実現した「DP20」を新たに開発しました。

主な特長の詳細
1．	高精細画像の表示スピードが速くタイムラグのない観察が可能
	ハイビジョン画像に迫るUXGAの高精細画像を15フレーム/1秒で表示することが可能です。これにより例えば病理標本を液晶プロジェクタを用いてスクリーン大画面に映し出して組織や細胞を観察する場合もストレス無く作業が出来ます。
2．	細径でありながら従来機種と同等の解像度と明るさを実現
	色再現に優れたRGB原色フィルタのCCDを採用すると共に、フルカラー（1670万色）の外部出力を搭載しました。色の再現性が高く、サンプルの微妙な色の違いを観察・記録することができます。
3．	有効長の短縮化により、操作性を向上
	動画表示や画像の撮影などの操作は、コントロールボックス上のボタンで簡単に行うことができます。例えば電子ズームのズームアップ/アウト、オート撮影時の明るさ調整もボタン一つで素早く行えます。また、コントローラにパームレストを備えたコンパクトな形状なので、机上スペースを有効に利用できます。
4．	計測機能で品質管理やレポート作成が容易
	画像の記録だけでなく、測定データの記録もコントロールボックスのボタン操作で簡単に行えます。計測機能は、汎用性の高い2点間距離、円半径/直径/面積、2円中心間距離を標準装備しています。他の装置で再測定するなどの手間が省け、品質管理やレポート作成が簡単に行えます。

「DP20」の主な仕様

項目 仕様 形式 CマウントCCDカメラヘッド/コントロールボックス構成 撮像素子 1/1.8型　カラーCCD（7.04(H) ｘ 5.28(V) mm 対角長　8.8mm） 201万画素（総効画素：211万画素) プログレッシブスキャン方式 最大記録画素数　192万画素　（1600x1200） カメラマウント Cマウント ISO感度選択 100,200,400 画像サイズ/ ファイルフォーマット 記録画素数： SHQ（TIFF） 1600ｘ1200　（約5760kB） SHQ（JPEG） 1600ｘ1200　（約2140ｋB） HQ（JPEG）　1600ｘ1200　（約720ｋB） SQ1（JPEG）1024ｘ960　　（約1365ｋB） SQ2（JPEG）　1024ｘ960　　（約460ｋB） 対応ディスプレイ DDC2B準拠プラグアンドプレイディスプレイ 対応解像度 UXGA 1600x1200　 SXGA 1280x1024(表示領域1280x960） XGA　1024x768 SVGA 800x600 VGA 640x480 記録媒体 コンパクトフラッシュ （CFカード）　Type I 測光方式 中央2.5%、中央30%平均測光 露出制御(露出時間) オート(2s-1/20,000s) マニュアル(8s-1/20,000s) AEロック有り　ただし、オート露出時のみ有効 露出補正：±2EV　ステップ1/3EV　ただし、オート露出時のみ有効 画像表示速度 （フレームレート） ライブ画像表示： 表示レート最大15フレーム/秒（表示画素数1600ｘ1200） 表示倍率　1x、2x（電子ズーム）、4x(電子ズーム) 画像再生表示 表示倍率　インデックス表示、1x、2x、4x 入出力コネクタ DC入力：主電源 データ入出力：USB2.0 モニタ出力：アナログRGB　ミニチュアD-SUB15ピン CFカードスロット：Type I スケール表示 スケール写し込み機能　表示／非表示 設定可能顕微鏡総合倍率　0.01～9999.99倍 ＊最大７種類まで総合倍率を設定できます。 計測機能 2点間距離、円半径、円直径、円面積、2円中心間距離 ※計測機能を有効にするには次の条件設定が必要です。 ディスプレイ解像度：1600ｘ1200または800ｘ600 スケール表示：ON 画像ファイルフォーマット：TIFF（ただし再生モードでの静止画計測時）
