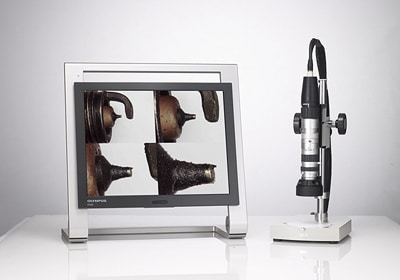

オリンパス株式会社（社長：菊川　剛）は、対象物を超薄型15インチ液晶モニタに映し出して観察できるデジタルマイクロスコープ「RX20」を2006年11月10日から国内で発売いたします。「RX20」は、重量4kgを切るクラス最軽量ボディに優れた観察機能を搭載し、リモコン一つで手軽な操作を実現したほか、LED白色光源を採用した多彩な照明モードにより、従来は顕微鏡での観察が難しかった標本の鮮明画像が得られるようになった新しいタイプのデジタルマイクロスコープです。可搬性に優れているので場所や標本を選ばず、工業用製品の表明形状拡大観察や簡易測定に幅広くご使用頂くことができます。当社は、本製品の販売により、観察・計測需要が拡大する工業分野の製造工程内検査、品質管理、研究開発部門などの領域に貢献していきます。

なお、「RX20」は11月1日（水）～8日（水）に東京ビッグサイトで開催される「JIMTOF2006日本国際工作機械見本市」のオリンパスブース（ブースNo.W3036）に展示致します。

発売の概要

製品名	発売日
デジタルマイクロスコープ　「RX20｣※	2006年11月10日

※	標準セット：中倍ズームレンズ一式

主な特長

• 薄さ4センチ、重量4kgを切るボディに実用的な機能をオールインワン
• 即起動、リモコン操作で簡単かつスピーディな観察・ダイレクトプリント・解析が実現
• LED白色光源採用、多彩な照明モードにより、鮮明画像での観察が可能

導入の背景

近年、工業製品の製造工程内検査、品質管理、研究開発部門では、観察対象物の多様化や複雑化により、効率よく観察・計測するニーズが高まっています。オリンパスでは、工業用顕微鏡で長年培った検査計測ノウハウとユーザーニーズを元に、シンプル設計、シンプル操作、リーズナブルな価格設定により、最適な場所で簡単に検査を行えるデジタルマイクロスコープをラインアップしました。また、より幅広い対象物に対応するため、2種類のズームレンズを揃えました。

主な特長の詳細

1. 薄さ4センチ、重量4kgを切るボディに実用的な機能をオールインワン
   コントローラと15インチ高解像UXGAモニタを4cmの薄型ボディに搭載し、観察・解析機能の優れた機能がオールインワンとなっています。片手で楽に持ち運べる可搬性と大画面を同時に実現し、多人数による同時観察が場所を選ばず可能です。
2. 即起動、リモコン操作で簡単かつスピーディな観察・出力・解析が実現
   主電源を入れるとすぐに観察でき、またリモコンひとつで全ての機能の操作が可能です。観察画像も簡単に保存でき、またPict Bridge対応のプリンタでダイレクトプリントすることができます。デジタル家電のような使いやすさで、いつでも誰でもスムーズに最適な検査を行うことが可能です。
3. LED白色光源採用、多彩な照明モードにより、鮮明画像での観察が可能
   暗い・反射が強いなど従来観察が難しかった標本でも、LED照明モード（ハイパワーモード、ハレーション軽減モード）の選択により鮮明画像が観察できます。

｢RX20｣の主な仕様

カメラ	撮像素子	1/1.8型CCD
	走査方式	プログレッシブスキャン方式
	総画素数	約211万画素　1688（Ｈ）×1248（V）
	有効画素数	約201万画素　1628（H）×1236（V）
	フレームレート	15フレーム/秒
	電子シャッタ	AUTO（1/15～1/2500）sec
		1/15、1/30、1/60、1/120、1/250、1/500、1/1000、1/2500　sec
	スローシャッタ	1/7.5、1/4、1/2、1.0、2.0、4.0、8.0、16.0　sec
	ゲイン	MANUAL、OFF
	解像度	水平：約1000本　垂直：約1000本
	ホワイトバランス	AUTO（ワンプッシュ）、MANUAL（R、B）
液晶パネル	画面サイズ	15型　TFTカラー液晶
	画素ピッチ	0.1905(H)×0.1905(V)
	画面表示ドット数	1600(H)×1200(V)
	輝度	200cd/m2(typ.)
	コントラスト比	400:1(typ.)
	視野角	水平：170°　垂直170°(typ.)
入出力	USB	USB2.0（4ピン　TYPE B）
		マスストレージ／TWAIN転送
		プリンタ（PictBridge対応プリンタのみ）
入力	リモコン入力	専用リモコン （本体に付属）
	外部リモート端子	丸形6pin　スルー/フリーズ切り替え、録画、印刷
記録	記録媒体	コンパクトフラッシュ、マイクロドライブ
	カードスロット	TYPE II×1
	画像形式	圧縮時：JPEG（Exif準拠）/非圧縮時：TIFF（Exif準拠） （DCF規格準拠）
	画質モード	JPEG：高精細モード、標準モード、高圧縮モード
	記録画素数	1600×1200ピクセル
ツール	画質改善	エッジ強調（H/V両効き）、ガンマ、色強調、色補正
	観察ツール	ファインプレビューモード、フォーカスモニタ機能、リアルタイムローカルズーム（×2,×4）、画面分割（上下分割、左右分割、4分割）、クロスライン表示、照明パターン変更など
定格電源電圧		DC14.0～17.0V　付属アダプタ　AC100V～240V
消費電力		最大36VA
周囲温度範囲		使用時：0～＋40℃　　保存時：－15～＋50℃（但し氷結、結露なきこと）
周囲湿度範囲		25～85％RH（但し結露なきこと）
周囲雰囲気		腐食性ガスのないこと
質量	コントローラ	約4kg （モニタ保護カバー含む）
	カメラ	約1kg（ケーブル含む）
	リモコン	約35g（電池含む）

レンズ仕様

参考倍率　※1		20～160	50～400
撮影範囲(mm)	H（横）	15.4～2.0	6.1～0.8
	V（縦）	11.6～1.5	4.6～0.6
	対角	19.3～2.5	7.6～1.0
被写界深度(mm)		100.8 ～ 1.56	13.0～0.2
観察距離(mm)		30mm	27mm
光源		白色LED
照明方式		12パターン可変照明
質量		約600g	約700g

※1	1：15インチモニタ上での参考倍率です。
