オリンパス株式会社（社長：菊川 剛）は、生産設備の内部などを破壊せずに検査できる非破壊検査機器の一種である超音波探傷器の新製品として、「EPOCH 1000シリーズ」の3機種を、2009年1月下旬に発売を開始します。

超音波探傷器は、検査対象物に超音波を送り、超音波が反射して戻ってくる時間と強さにより、対象物の欠陥の位置と大きさが特定できるというものです。厚みがあるものの検査に向いていることから、工場などの生産設備やビル、橋梁などの建築資材となる大きな鉄骨の溶接部などの検査に多く用いられています。

当社の超音波探傷器には、持ち運び可能な小型ボディが特長の「EPOCHシリーズ」と、3次元スキャンおよびフェイズドアレイ機能が特長の「OmniScanシリーズ」があります。今回発売する「EPOCH 1000シリーズ」には、「EPOCHシリーズ」として初めてフェイズドアレイ機能を搭載^※することにより、お求め安い価格で、検査対象物の内部を広い視野角で断面映像化して欠陥検出を行うことを可能にします。

発売の概要

製品名	発売日
超音波探傷器「EPOCH 1000シリーズ」 EPOCH 1000 / EPOCH 1000iR / EPOCH 1000i	2009年１月下旬

※	「EPOCH 1000i」はフェイズドアレイ機能を発売時より搭載。「EPOCH 1000」「EPOCH 1000iR」はアップグレードにより搭載可能。

主な特長の概要

1. 広い視野角の断面映像化により欠陥検出が行えるフェイズドアレイ機能を搭載^※
2. 高速スキャンが可能な「PRF 6kHz」に対応
3. 防水規格「IP66」に対応した防水・防塵仕様

主な特長の詳細

1．広い視野角の断面映像化により欠陥検出が行えるフェイズドアレイ機能を搭載
従来型の超音波探傷器分野で活躍してきた旧パナメトリクス社の技術による小型の「EPOCHシリーズ」に、フェイズドアレイ技術で有名な旧R/D Tech社の技術による「OmniScanシリーズ」のフェイズドアレイ機能を搭載^※しました。これにより、医療用のエコー検査のように検査対象物の内部を映像化し、大画面6.5インチの全天候型ＴＦＴカラー液晶ディスプレイに映し出しながら、欠陥検出を行うことが可能です（下写真参照）。

また、従来型の超音波探傷器で広い角度を検査する場合、探触子（センサー）を角度ごとに用意する必要がありましたが、「EPOCH 1000シリーズ」ではフェイズドアレイ機能により、フェイズドアレイ用プローブ（センサー）一つで設備などの内部の広い視野角を検査することが可能です。さらに、フェイズドアレイ機能は複雑な形状の検査にも柔軟に対応できるので、より本格的な超音波検査を可能にします。

※	「EPOCH 1000i」はフェイズドアレイ機能を発売時より搭載。「EPOCH 1000」「EPOCH 1000iR」はアップグレードにより搭載可能。

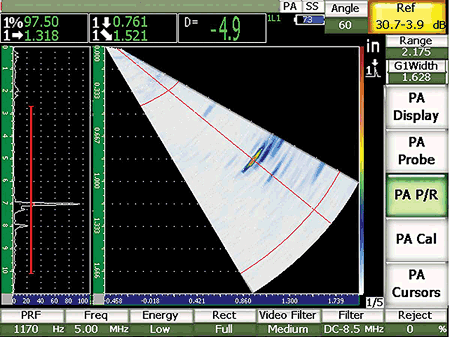

ディスプレイに表示された、フェイズドアレイ機能による検査対象物の超音波検査中の様子

2．高速スキャンが可能な「PRF 6kHz」に対応
既存の「EPOCHシリーズ」では1kHzまでのPRF（Pulse Rate Frequency）対応であったのに比べ、「EPOCH 1000シリーズ」では6kHzまでのPRFに対応し、より高速なスキャンが可能になりました。これにより検査対象が高速で流れていくインライン検査への適用など、用途の幅が広がります。

3．防水規格「IP66」に対応した防水・防塵仕様
防水対策を施したボディ設計により、厳しい環境に耐性を発揮する密閉構造を実現しています。粉塵の舞う工場内や雨中の検査など、様々な環境での検査に対応し機器のメンテナンスにかかる負担を軽減させます。

「EPOCH 1000シリーズ」の主な仕様

全体	外観寸法（W×H×D）	277mm × 150mm × 51mm（筐体部分） ※画面部分の厚みは71mm
	質量	3.67kg（バッテリを含む）
データ保存	保存デバイス	本体に探傷画面と計測値を10,000 IDまで保存可能 ／CompactFlashカード使用可能
電源	バッテリタイプ	リチウムイオン
	稼動時間	8時間（従来型超音波探傷検査時） ／4-5時間（フェイズドアレイ検査時）
ディスプレイ	サイズ（W×H／型）	132.5mm × 99.4mm／6.5型（インチ）
	解像度	Full VGA（640 × 480ピクセル）
環境仕様	使用温度	-10℃～50℃
	防水規格	IP66

「EPOCH 1000i」のフェイズドアレイ機能仕様

フォーカルロウの数	60
使用可能エレメント数	16エレメント
最大同時励振エレメント数	16エレメント
ビデオフィルタリング	スムージング：Off、Low、High
画面表示	Aスキャンのみ、AスキャンとSスキャン、Sスキャンのみ
表示更新速度	Aスキャン画面、60Hz　／　Sスキャン画面、20Hz
