オリンパス株式会社は、新コンセプトの工業用顕微鏡 「オプトデジタルマイクロスコープ DSX シリーズ」3機種を、2012年1月18日から国内で発売します。海外は、アジア地域では2012年1月11日から発売しており、欧米でも順次発売する予定です。

工業用顕微鏡は、電子部品や材料など、さまざまなサンプルの観察や計測・解析などに用いられています。今回の「オプトデジタルマイクロスコープ DSX シリーズ」は、タッチパネルやわかりやすいユーザインターフェース（GUI）による直感的かつ手軽な操作性と、優れた光学設計および測定精度を保証することによる高い信頼性を兼ね備えた、新たな工業用顕微鏡として発売します。

「DSX シリーズ」は、業界初^※1のタッチパネル機能を搭載したフルハイビジョンの高精細モニターにサンプル画像を映して観察します。フォーカス合わせ・観察倍率の変更・センタリング・測定・解析・レポート作成など、サンプルをステージに置いた後の一連の操作を、高度な専門知識や複雑な操作を必要とすることなく簡単に行うことができます。

※1	2012年1月17日現在、当社調べ。

発売の概要

製品名	発売日

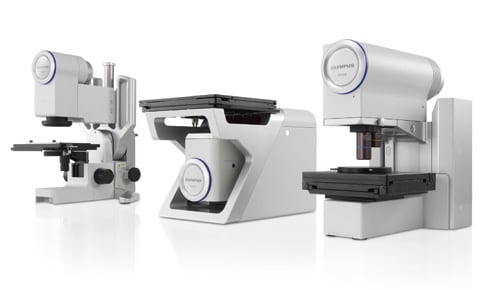

「オプトデジタルマイクロスコープ DSX500」 電動スタンダードモデル※2	2012年1月18日
「オプトデジタルマイクロスコープ DSX500i」 電動倒立モデル※3
「オプトデジタルマイクロスコープ DSX100」 フリーアングルマクロモデル※4

※2	2本の対物レンズを装着でき、ズーム光学系により広い倍率レンジを1台で実現する正立タイプ。
※3	金属の断面など、研磨されたサンプル面の観察に適した倒立タイプ。
※4	フレームを傾けることで、サンプルを真上からだけでなく斜めからも観察できる低倍観察モデル。

主な特長

1. タッチパネルやデジタル技術の採用により、直感的・快適な操作性を実現
    a. タッチパネル操作とズーム光学系による、直感的かつ快適な操作性
    b. これまで観察が困難だったものも、高度なデジタル技術で簡単に観察が可能
2. 長年培ってきたノウハウを生かし、より信頼性の高い観察や測定値の取得が可能

開発の背景

近年、開発部門や品質管理部門では多種多様なサンプルを効率的に観察・解析する必要性が増し、多機能でも操作性が良く、かつ信頼性の高い装置が求められています。

現在の光学顕微鏡は、優れた光学性能により高解像の観察が可能ですが、使いこなすには知識と経験が必要です。一方、デジタルマイクロスコープは、観察・撮影機能が一体となっていることによる簡単な操作性が利点です。

これら双方の利点を両立させ、さまざまなユーザーのニーズに応えるため、当社は長年培ってきた光学技術と最先端のデジタル技術を融合し、新たなソリューションを提供する顕微鏡「オプトデジタルマイクロスコープ DSX シリーズ」として、「DSX500」^※2・「DSX500i」^※3・「DSX100」^※4の3機種を発売します。

主な特長の詳細

1. タッチパネルやデジタル技術の採用により、直感的・快適な操作性を実現

a. タッチパネル機能とズーム光学系による、直感的かつ快適な操作性
「DSXシリーズ」は、業界初^※1のタッチパネル式モニターの採用により、フォーカス合わせ・観察倍率の変更・電動ステージなどの操作を、フルハイビジョンの高精細モニター上で簡単に行うことができます。電動制御により、観察法の切替えに伴う条件設定なども自動的に行われ、複雑な操作は必要ありません。また、ズーム光学系の搭載により微妙な倍率調整も容易で、最適な倍率でサンプルを観察することができます。

b. これまで観察が困難だったものも、高度なデジタル技術で簡単に観察が可能
キズ・凹凸・異物など観察したい項目を選ぶと、異なる観察条件で取得した複数枚の画像が「マルチプレビュー」画面に一覧表示されます。一覧から選択するだけで、初心者でも簡単に最適なアウトプットを得ることができます。また、表面の反射率が高いために白く光ってしまう（ハレーション）サンプルでも「HDR」（ハイダイナミックレンジ）機能により、明部・暗部をバランスよく観察することができます。そのほか、「パノラマ撮影」・「拡張焦点」・「3D画像構築」や最新のデジタル技術を駆使した画像処理も、複雑な操作を必要とせず簡単に行うことができます。

2. 長年培ってきたノウハウを生かし、より信頼性の高い観察や測定値の取得が可能

長年培ってきた光学設計のノウハウを最大限に生かし、照明のムラやフレアのない鮮明で高品質な画像での観察だけでなく、「DSX500」・「DSX500i」では、XY方向の倍率の「正確さ」と複数回測定してもバラツキの小さい「繰り返し性」という2つの測定指標により、より信頼性の高い測定値が得られます。

また3機種ともに、新規に設計された専用対物レンズは高いNA（開口数）^※5と長作動^※6を両立しています。さらに、取得した高品質画像を元に2D・3D画像で幾何測定・プロファイル測定・面積・体積測定が可能です。

※5	レンズの分解能などの性能を判断する数値。NAが大きなほど、分解能が高くなります。
※6	合焦時の対物レンズの先端とサンプルの間の距離のことを作動距離といいます。作業性を確保するため、作動距離の長いタイプの対物レンズが好まれますが、高いNAと長作動距離を同時に達成するには、設計上高度な技術が必要です。

主な仕様

DSX500シリーズ

			DSX500	DSX500i
本体	ズーム比		13.5（30デジタルズーム使用時）
	穴数		2穴	－
	ノーズピース（手動）		○	－
	取付可能 対物レンズ	DSX専用 対物レンズ	XLMPLFLN10X , XLMPLFLN40X
		UIS2 対物レンズ	MPLFLN1.25X , MPLFLN2.5X , MPLFLN5XBDP , MPLFLN10XBDP , MPLFLN20XBDP , MPLFLN50XBDP , LMPLFLN10XBD , LMPLFLN20X , LMPLFLN50X , MPLAPON50X
	照明	標準（内蔵）	落射明視野用LED照明/落射暗視野用LED照明
		オプション	高輝度LED照明※7/ 透過LED照明	高輝度LED照明※7
	カメラ	撮像素子	1/1.8型 201万画素 カラーCCD（総画素：210万画素） 総画素数：1688（H）×1248（V） 有効画素数：1628（H）×1236（V） 実効画素数：1600（H）×1200（V）
		冷却	ペルチェ冷却
		スキャン方法	プログレッシブスキャン
		フレームレート	15fps/27fps（ビニング観察時）
		解像度	標準：1194×1194（1：1）/1592×1194（4：3） 高精細（3CCDモード）： 1194×1194（1：1）/1592×1194（4：3） 超高解像（3CCDモード）： 3594×3594（1：1）/4792×3594（4：3）
		ISO感度	ISO100/200/400/800/1600相当
	焦準部（電動）	ストローク	95mm	35mm
		最小分解能	0.01μm	0.01μm
	最大標本高さ	DSX専用 対物レンズ時	65mm	－
		UIS2 対物レンズ時	95mm	－
ステージ	DSX-UFSSU DSX-IFSSU （電動）	ストローク	100×100mm	50×50mm※8
		耐荷重	3kg	1kg
	U-SIC4R(手動） GX-SFR（手動）	ストローク	100×100mm	50×50mm※8
		耐荷重	1kg	1kg
液晶モニター		サイズ	23型タッチパネル装着フルHDカラー液晶モニター
		画素数	1920（H）×1080（V）
質量			約38.6kg	約44.1kg
定格			100-120V/220-240V, 185VA, 50/60Hz

※7	標準の落射明視野用LED照明との同時使用はできません。
※8	取付ける対物レンズによって、ステージストロークに制限が発生する場合があります。

DSX100

本体	ズーム比		16（30デジタルズーム使用時）
	取付可能対物レンズ	DSX専用対物レンズ	DSXPLFL1X , DSXPLFL3.6X
	照明		LEDリングライト照明（各対物レンズに付属）
	カメラ	撮像素子	1/1.8型 201万画素 カラーCCD（総画素：210万画素） 総画素数：1688（H）×1248（V） 有効画素数：1628（H）×1236（V） 実効画素数：1600（H）×1200（V）
		冷却	ペルチェ冷却
		スキャン方法	プログレッシブスキャン
		フレームレート	15fps/27fps（ビニング観察時）
		解像度	標準：1194×1194（1：1）/1592×1194（4：3） 高精細（3CCDモード）： 1194×1194（1：1）/1592×1194（4：3） 超高解像（3CCDモード）： 3594×3594（1：1）/4792×3594（4：3）
		ISO感度	ISO100/200/400/800/1600相当
	焦準部（電動）	ストローク	30mm
		最小分解能	0.4μm
フレーム	ステージ上下（手動）	ストローク	50mm
	最大標本高さ	標準	80mm
		フリーアングル観察時	50mm
	チルト機構	方式	手動、固定/解除ハンドル
		チルト角度	左右45度
ステージ	U-SIC4R（手動）	ストローク	100×100mm
		耐荷重	1kg
液晶モニター		サイズ	23型タッチパネル装着フルHDカラー液晶モニター
		画素数	1920（H）×1080（V）
質量			約36.5kg
定格			100-120V/220-240V, 185VA, 50/60Hz
