\ 光で映し出す /
ティッシュ・
プロジェクター
つくりかた
むかしから日本にある、光で絵を映し出す幻灯機。今でいうプロジェクターをかんたん工作でつくってみよう!
ふつう
120分
用意するもの

- 1 ティッシュペーパーの空箱
- 2 虫めがね
- 3 ペンライト 2本
- 4 手鏡(折りたたみ式のもの)
- 5 画用紙
- 6 えんぴつ
- 7 ペン(黒)
- 8 カッターナイフ
- 9 セロハンテープ
カッターナイフをつかうときは、ケガをしないよう気をつけましょう。
つくりかた
-

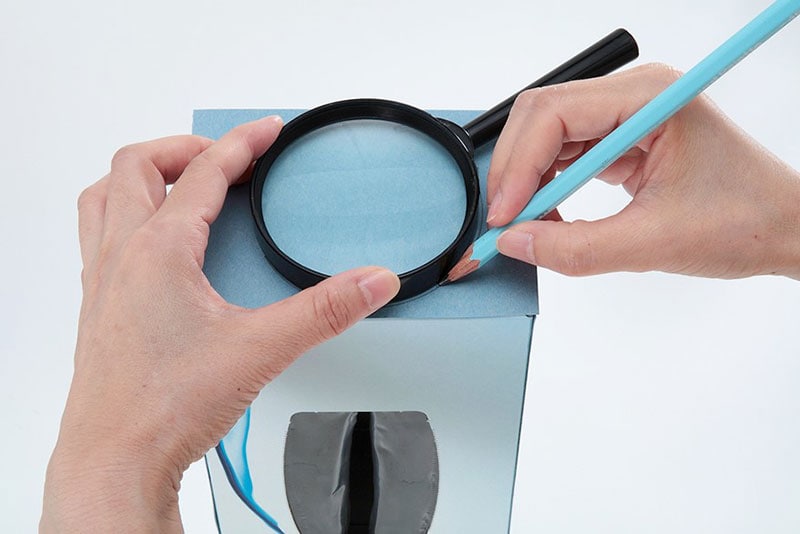

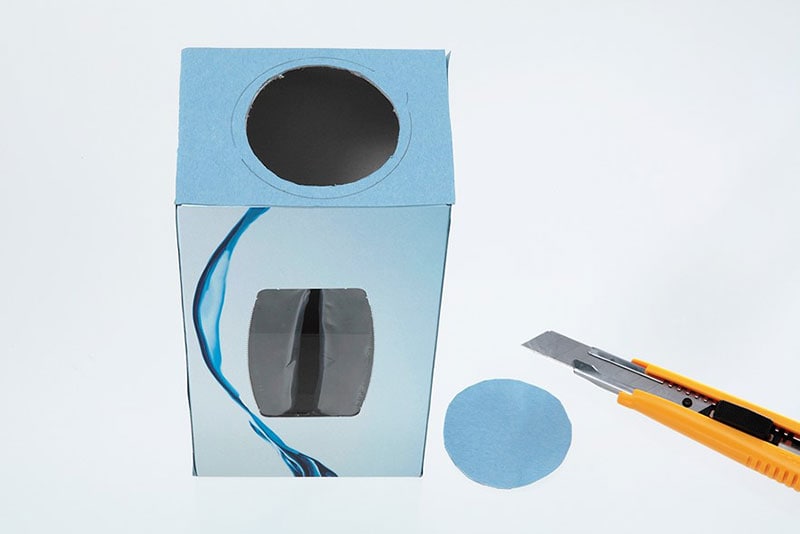

1 虫めがねの穴をあける
ティッシュペーパーの箱の側面に虫めがねを置いて、ペンでなぞります。
なぞった線よりも内側をカッターで丸く切り取ります。
-

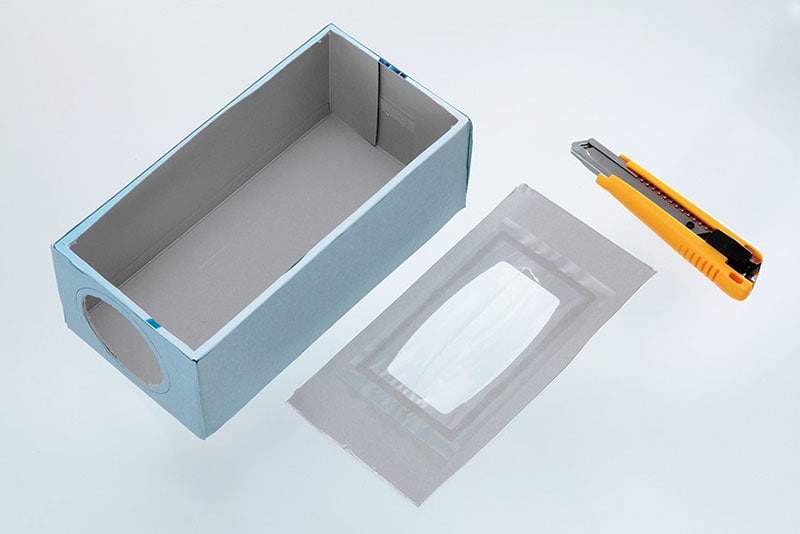

2 ティッシュペーパーの箱の底に穴をあける
カッターナイフで、ティッシュペーパーの箱の底を切りぬきます。
-

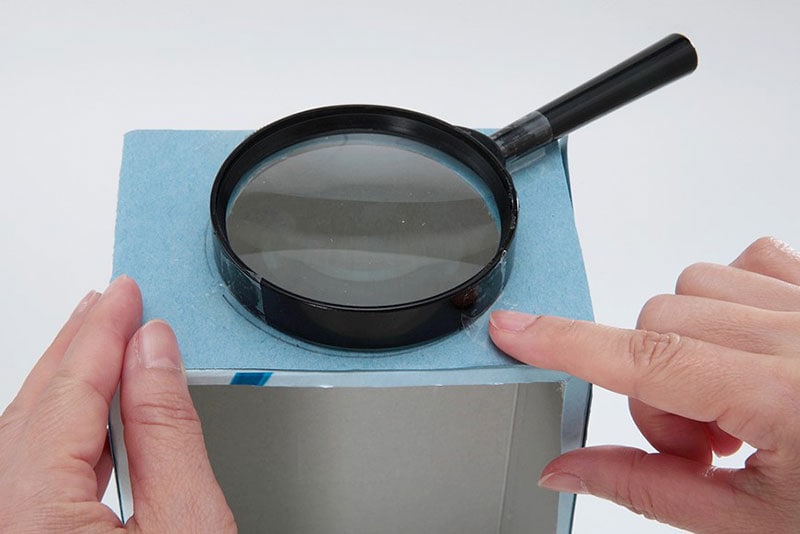

3 箱に虫めがねをつける
箱の側面にあけた穴に虫めがねを置いて、セロハンテープではりつけます。
-

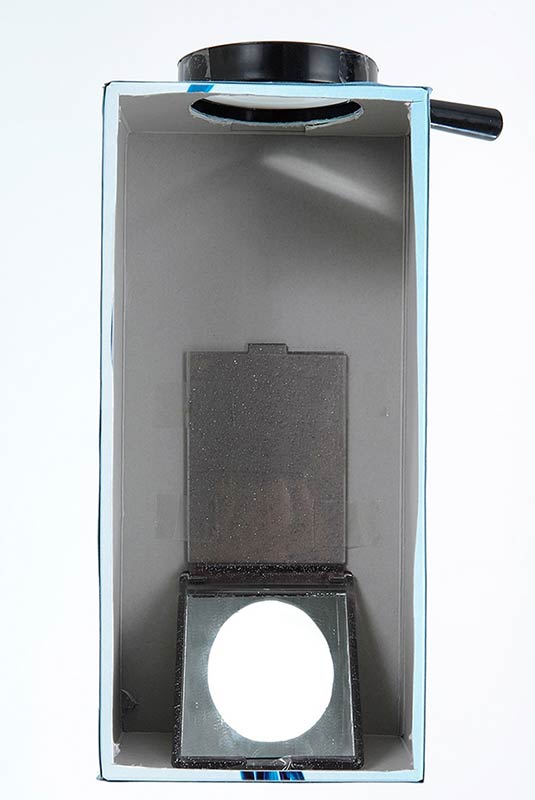

4 箱に鏡をつける
箱の内側に図のように手鏡をセロハンテープではりつけます。
-

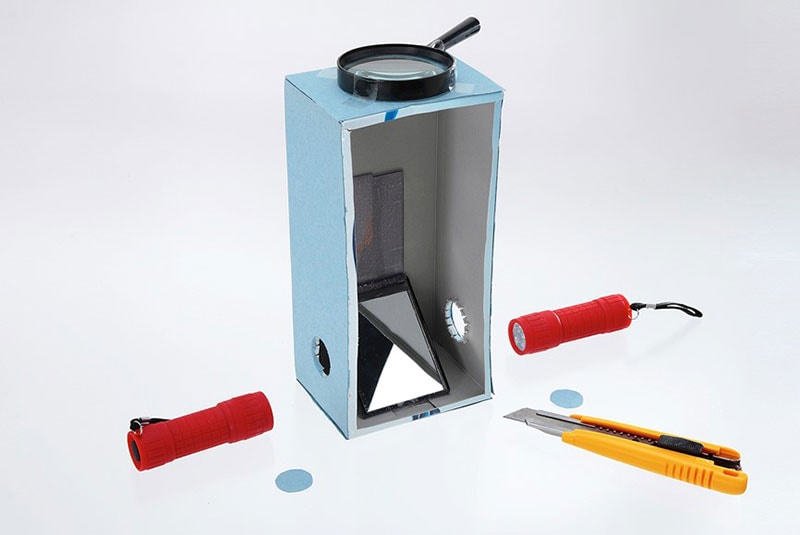

5 箱にライトをつける穴をあける
鏡の横からライトを照らせるように、側面にライトをぎゅっとさせるくらいの穴をカッターナイフであけます。
-

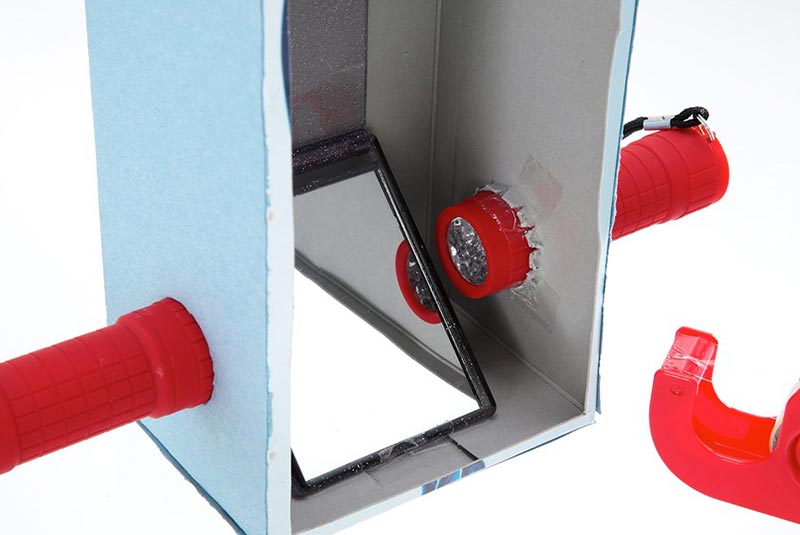

6 箱にライトをつける
箱にあけたあなにライトをさして、セロハンテープでとめます。
-

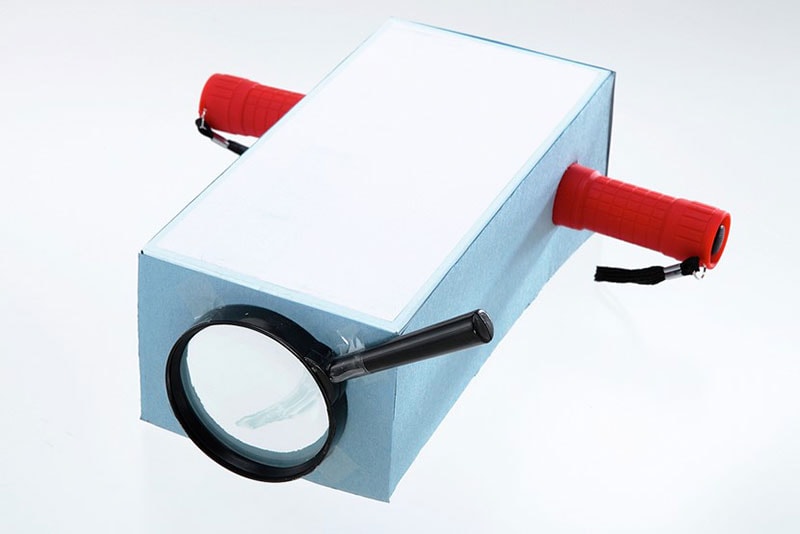

7 完成!
-
8 絵を描いて、それをかべにうつしてみよう!
白い画用紙に、黒いペンで絵を描いてね。はっきりメリハリがある色と絵がわかりやすいよ。
-

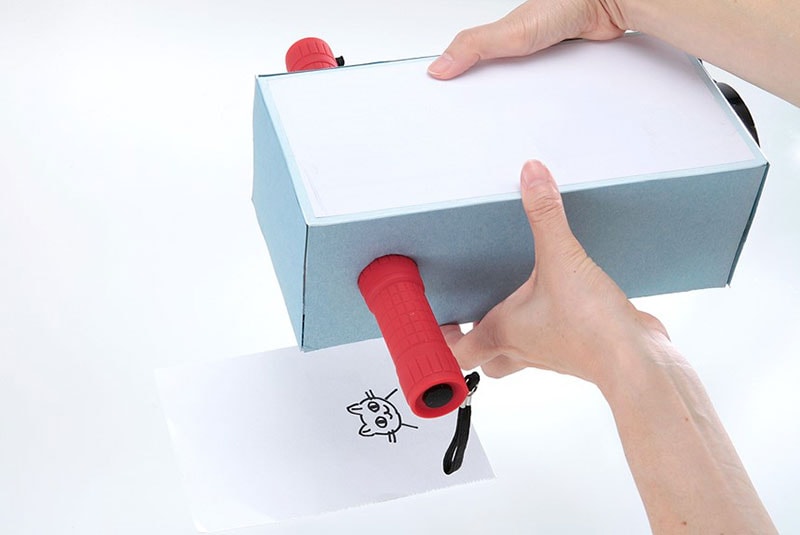

9 机の上に絵を置いて、本体をかぶせる
絵の上に、箱の中の鏡がくるようにします。
-

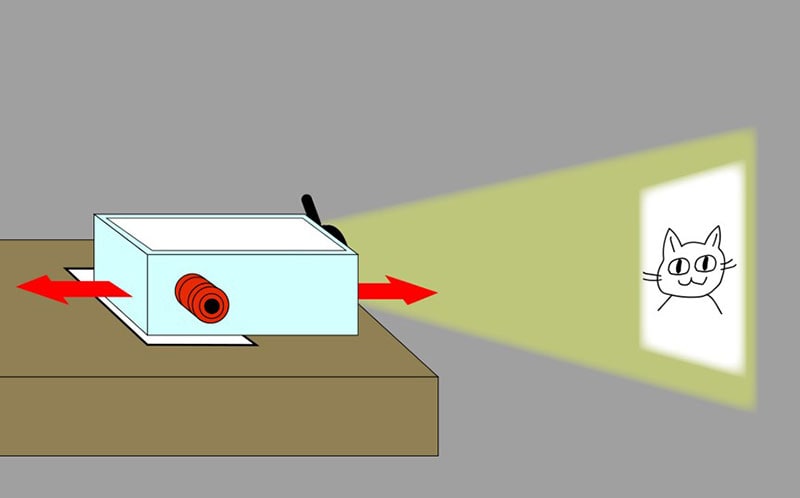

10 ペンライトをつけてかべに映す
部屋を暗くして、ペンライトをつけます。
虫めがねから出る光をかべに当ててみよう。
本体と絵をゆっくりとかべに近づけたり、かべから遠ざけたりして、かべに絵がはっきりと映るところをさがしてね
